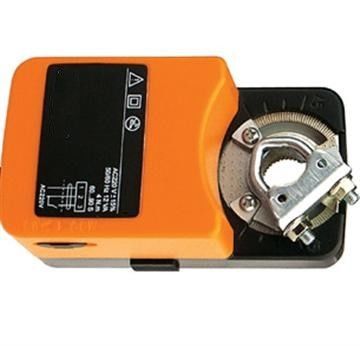

Op/van Actuator HVAC van de Controle Elektrische Luifel Systemen met Vavle

Vochtigere actuators voor de werkende dempers van de luchtcontrole in ventilatie en airconditioningssystemen om de diensteninstallaties te bouwen.

• Voor de dempers van de luchtcontrole tot ong. 1m2
• Torsie 5 NM
• Nominaal voltage AC/DC 24V
• Controle: Open – sluit of punt 3
• Geïntegreerde hulpschakelaar

Technische gegevens

Nominaal voltage AC 24V, 50/60Hz, gelijkstroom 24V

Nominale voltagewaaier AC/DC 19,2… 28.8V

Machtsconsumptie in verrichting 1 de nominale torsie van W @

Onbeweeglijk 0.2W

Hulpschakelaar 1×SPDT, 1mA… 3 (0,5) A, AC250V

(0… regelbare 100%)

Kabel 1m, 3×0.75mm2 van de verbindingsmotor

Hulpschakelaarkabel 1m, 3×0.75mm2

Functionele gegevens

Torsie (nominale torsie) Min.5Nm @ nominaal voltage

Richting van omwenteling Omkeerbaar met schakelaar

De handdieklink van de opheffingstandwieloverbrenging met drukknop, automatische terugstelling wordt losgemaakt

Draaihoek Max.95°, aan beide kanten die door middel van regelbaar wordt beperkt,

mechanische eindeinden

Lopende tijd 150 s

Geluidsvermogensniveau Max.35Db (a)

Mechanische positieaanwijzing, pluggable

Veiligheid

De Veiligheids extra-laag voltage van de beschermingsklasse Ⅲ

Graad van bescherming IP54 in om het even welke opzettende positie

EMC Ce volgens 89/336/EEG

Wijze van verrichting Type 1 (aan en60730-1)

Omgevingstemperatuurwaaier -30… +50℃

Niet-in werking stelt temperatuur -40… +80℃

Omringende vochtigheidswaaier 95% rechts, niet-condensating (EN 60730-1)

Onderhoud-Vrij onderhoud
