Plaats van herkomst: | Nanjing, China |
Merknaam: | SAIKO |
Certificering: | CE |
Modelnummer: | SKC |
Min. bestelaantal: | 1PC |
---|---|
Prijs: | Negotiation |
Verpakking Details: | 1pc/inner doos, 20pcs/carton |
Levertijd: | 5 werkdagen |
Levering vermogen: | 20000pcs/month |
Structuur: | Afsluiting | Druk: | Middelgrote Druk |
---|---|---|---|
macht: | AC24, AC110, AC220V | Naam van het product: | Gemotoriseerde Streekklep |
Media: | Water | Aansluiting: | Mannelijke draad |
Hoog licht: | verwarmende gemotoriseerde klep,Gemotoriseerde Controleklep |

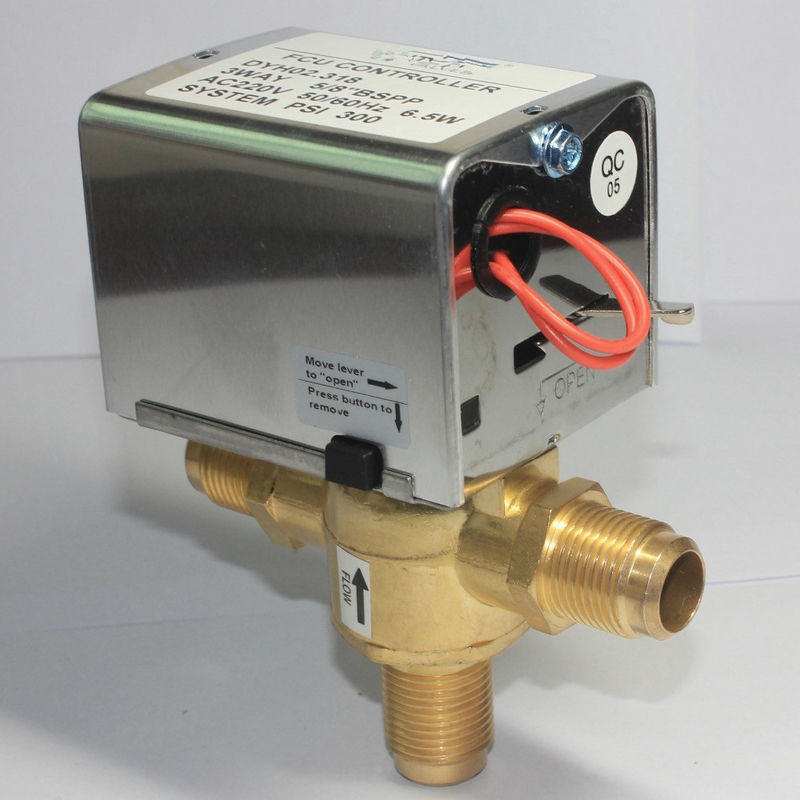

7/8“ BSP-gloed 3 manier gemotoriseerde streekklep met de lenteterugkeer voor ventilatorrol
SK-worden de reeksmessing gemotoriseerde kleppen hoofdzakelijk ontworpen om de stroom van water of stoom in antwoord op de vraag van een controlemechanisme in streek en ventilatorroltoepassingen te controleren. De klep wordt gedreven door hysterese synchrone motor met de lenteterugkeer. De klep is normaal-gesloten. Wanneer thethermostat werkt, zal het een openingssignaal verstrekken, en de gemotoriseerde klep zal worden aangezet om te openen. Gekoelde Thenthe/het warme water zal in de rol binnengaan en zal koud/heet aan de ruimte leveren. Wanneer de kamertemperatuur risesup aan het vastgestelde punt, de thermostaat de klepmacht weg zal maken. Tegelijkertijd zal de klep de gesloten byreturn lente zijn en het water aan de rol zal worden afgesloten. De kamertemperatuur zal in de plaatsende waaier de hele tijd worden gehouden door het openen en het sluiten van de klep.
Technische gegevens
◆ Drijfvoltage: 220VAC 50Hz/60Hz (12V, 24V, 110V zijn beschikbaar voor keus)
◆ Machtsconsumptie: 5VA (slechts in de loop van open en sluit)
Druk-Lager ◆ van kleplichaam: 1.6MPa
◆ Toelagendruk: 0.6MPa
◆ Toepasselijk middel: koel water en warm water
◆ Open en dichte tijd: ongeveer 16 s voor open, ongeveer 16 s voor het sluiten
◆ Temperatuur van toepasselijk middel: 1-95℃
◆ Toepasselijke milieutemperatuur: 0-65℃
◆ Verbindingsmanier: ZG interne pijpdraad (naar maat gemaakt zou kunnen zijn)
Karakter van structuur
◆ Leg contactschakelaar in, is de motor weg macht nadat de klep open voltooit en sluit, zodat heeft het lange levensduur en machtsbesparing, maar is ook veilig.
◆ Het kleplichaam is gescheiden met bestuurder, zou kunnen snel worden gedemonteerd.
◆ De structuur van het kleplichaam is uniek, wordt toegestaan van groot drukverschil.
◆ De bestuurder heeft handcontrolemechanisme is beschikbaar voor systeem het zuiveren en het onderhoud, het hand openen is over 70% (de duw onderaan het witte drijfwapen aan de bodem, en dan de duw binnen, wanneer de macht wordt teruggekregen, zullen de klep en de bestuurder terugkeren naar automatische positie)
◆ De Bbestuurder heeft inlegselrelais, één-lijn controle en de drie-snelheid schakelaar, realiseert multi parallelle kleppen, en gelijke met diverse schakelaars van de temperatuurcontrole. (speciaal voor vier-pijp)
◆ Selecteer gewone bestuurder, de gelijken van één temperatuurcontrolemechanisme slechts één elektrisch dal, of om het even welke veroorzaakte resultaten zullen niets met fabrikant zijn.
Punten voor installatie:
◆ Te lezen gelieve zorgvuldig deze instructie voor installatie, te vraag beroeps om installatie uit te voeren en volgens bedradingsdiagram te verbinden.
◆ De elektrische klep zou aan de plaats met bepaalde afstand moeten worden geïnstalleerd van rond artikelen, maar ook zou door onderhoudspersoon kunnen worden bereikt. Geen elektrisch materiaal wordt toegestaan onder het kleplichaam installeren om lekkage en gevaar te vermijden. De bestuurder zal boven het kleplichaam horizontaal zijn.
◆ Verklaar sundries in de pijp voor installatie, installeer 50 mu (of verdunner) filter in het vooreind van elektrische klep.
◆ Het middel van bidirectionele klep stroomt van B aan A; het elektrische klepmiddel met drie richtingen stroomt van ab aan A of B.
◆ Pas geen kracht op de bestuurder toe terwijl het installeren, of het kan de bestuurder beschadigen; pas geen kracht op de lentestam dat toe het klepdek uitpuilt wanneer de klep demonteer, of het kan in de vervorming en de lekkage van de klepstam resulteren. Verpak niet de bestuurder in de thermische laag.
Modellen
Model | Haven | Grootte | L | H | Kv | |
SC215 |
tweerichtings |
1/2' ‚ | DN15 | 90 | 114 | 4.5 |
SC220 | 3/4“ | DN20 | 95 | 116 | 5.7 | |
SC225 | 1“ | DN25 | 105 | 128 | 8.7 | |
SC315 |
3-way |
1/2' ‚ | DN15 | 90 | 133 | 4.3 |
SC320 | 3/4“ | DN20 | 95 | 133 | 5.5 | |
SC325 | 1“ | DN25 | 105 | 144 | 8.3 |
Verschijning, sectie en hoofdafmeting
Installatiediagram
