| Plaats van herkomst: | Nanjing, China |
| Merknaam: | SAIKO |
| Certificering: | CE |
| Modelnummer: | SKC |
| Min. bestelaantal: | 1PC |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | 1pc/inner doos, 20pcs/carton |
| Levertijd: | 5 werkdagen |
| Levering vermogen: | 20000pcs/month |
| Structuur: | standaard | Druk: | 1.6Mpa |
|---|---|---|---|
| macht: | AC24, AC110, AC220V | Materiaal: | Messing |
| Aansluiting: | Mannelijke draad | Vloeibare Temperatuur: | 1~95°C |
| Hoog licht: | Gemotoriseerde Controleklep,gemotoriseerde waterklep |
||

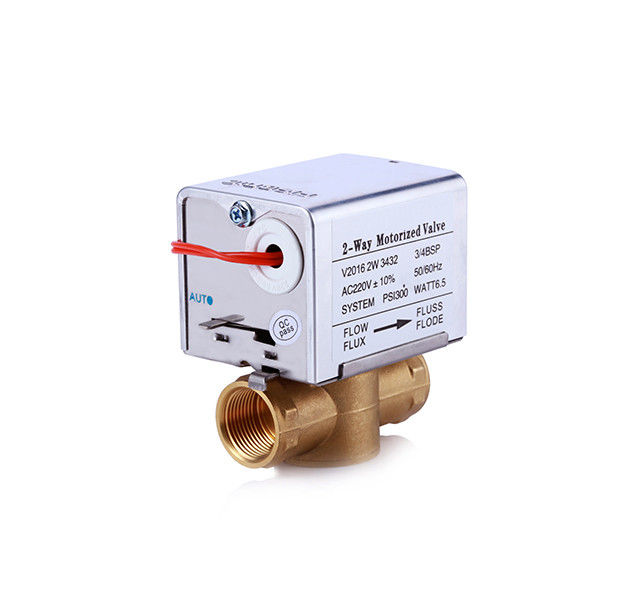

7/8“ BSP-gloed 2 manier gemotoriseerde streekklep met de lenteterugkeer voor ventilatorrol
SKC de Reeks Elektrische Bidirectionele Klep wordt toegepast op aan-uit- controle voor HVAC-watersysteem, is samengesteld uit bestuurder en kleplichaam. Het kleplichaam is casted met uitstekend messing en de bestuurder wordt gemaakt van flame-retardant techniekplastiek, met grensschakelaar binnen en het handklep openingsmechanisme, is gemakkelijk om druk te zuiveren en te testen. Waarin, de Bbestuurder ingebouwd relais heeft, kon één-lijn parallelle controle en multi-klep realiseren, met diverse schakelaars van de temperatuurcontrole aanpassen.
Technische gegevens
◆ Drijfvoltage: 220VAC 50Hz/60Hz (12V, 24V, 110V zijn beschikbaar voor keus)
◆ Machtsconsumptie: 5VA (slechts in de loop van open en sluit)
Druk-Lager ◆ van kleplichaam: 1.6MPa
◆ Toelagendruk: 0.6MPa
◆ Toepasselijk middel: koel water en warm water
◆ Open en dichte tijd: ongeveer 16 s voor open, ongeveer 16 s voor het sluiten
◆ Temperatuur van toepasselijk middel: 1-95℃
Karakter van structuur
◆ Het kleplichaam is gescheiden met bestuurder, zou kunnen snel worden gedemonteerd.
◆ De structuur van het kleplichaam is uniek, wordt toegestaan van groot drukverschil.
◆ De bestuurder heeft handcontrolemechanisme is beschikbaar voor systeem het zuiveren en het onderhoud, het hand openen is over 70% (de duw onderaan het witte drijfwapen aan de bodem, en dan de duw binnen, wanneer de macht wordt teruggekregen, zullen de klep en de bestuurder terugkeren naar automatische positie)
◆ De Bbestuurder heeft inlegselrelais, één-lijn controle en de drie-snelheid schakelaar, realiseert multi parallelle kleppen, en gelijke met diverse schakelaars van de temperatuurcontrole. (speciaal voor vier-pijp)
◆ Selecteer gewone bestuurder, de gelijken van één temperatuurcontrolemechanisme slechts één elektrisch dal, of om het even welke veroorzaakte resultaten zullen niets met fabrikant zijn.
Punten voor installatie:
◆ Te lezen gelieve zorgvuldig deze instructie voor installatie, te vraag beroeps om installatie uit te voeren en volgens bedradingsdiagram te verbinden.
Modellen
| Model | Haven | Grootte | L | H | Kv | |
| SC215 |
tweerichtings |
1/2' ‚ | DN15 | 90 | 114 | 4.5 |
| SC220 | 3/4“ | DN20 | 95 | 116 | 5.7 | |
| SC225 | 1“ | DN25 | 105 | 128 | 8.7 | |
| SC315 |
3-way |
1/2' ‚ | DN15 | 90 | 133 | 4.3 |
| SC320 | 3/4“ | DN20 | 95 | 133 | 5.5 | |
| SC325 | 1“ | DN25 | 105 | 144 | 8.3 | |
Verschijning, sectie en hoofdafmeting
Installatiediagram
